RSR1000太阳辐射测量系统

RSR1000旋转式太阳辐射测量系统是专门针对太阳能发电系统设计开发的，可以精确测量总辐射、散射辐射、直接辐射等太阳辐射数据，主要应用于太阳能资源评估、太阳能发电站优化设计、光伏电站光功率预报、运维分析及评估等。

该系统使用美国Campbell公司的数据采集器进行科学测量和控制，运用WMO（国际气象组织）认可的运算法则处理数据，对硅光电二极管的温度和光谱敏感度进行了补偿和矫正，精确计算太阳直接辐射。利用数采器的高频扫描功能，连续测量遮挡环遮挡瞬间太阳辐射值，判断并确定最小值为散射辐射。

该系统主要由旋转遮光辐射计、数据采集模块、气象要素测量传感器、通讯模块、供电模块等五大部分组成。根据实际使用要求，用户可以灵活配备。

该系统可以测量水平总辐射，散辐射，日照小时数和通过国际标准算法计算出直接辐射，可以测量太 阳能电池板方向最佳角度总辐射，同时可以接入风速、风向、空气温度、空气湿度、大气压力 传感器以及测量PV板温度传感器。对于太阳能光伏发电项目、太阳能热发电项目、太阳能板和太阳能热水器效能评估等方面都可以使用该系统。

|系统功能

(1)光伏电站功率预测系统中气象要素采集技术要求包括自动环境监测站位置、测量要素、测量设备、设备安装、测量数据采集、数据上报格式等方面。

(2)实时气象数据采集系统，能够在强台风、暴雨、沙尘和雷电环境下可靠、实时监测 和传输气象要素。

(3)应实现对辐射值、组件温度、风速、风向、温度、湿度、气压等气象要素进行采集，并将实时采集的数据进行统计、计算和分析。

|系统组成

1.RSR1000旋转遮光式辐射测量单元；

2.风速、风向、温度、气压等其它气象仪器(用户可选)；

3.固定支架；

4.Campbell的CR1000Xe采集器作为数据数据采集应用；

5.太阳能供电系统，100W太阳能板，安装支架，80AH蓄电池，充电控制模块等；

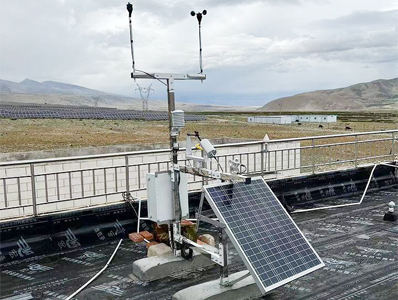

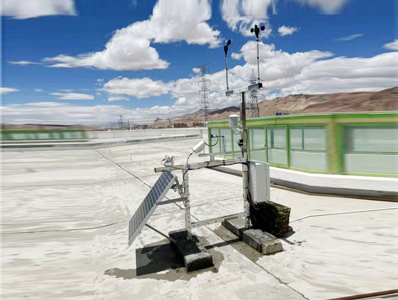

|现场安装照片
